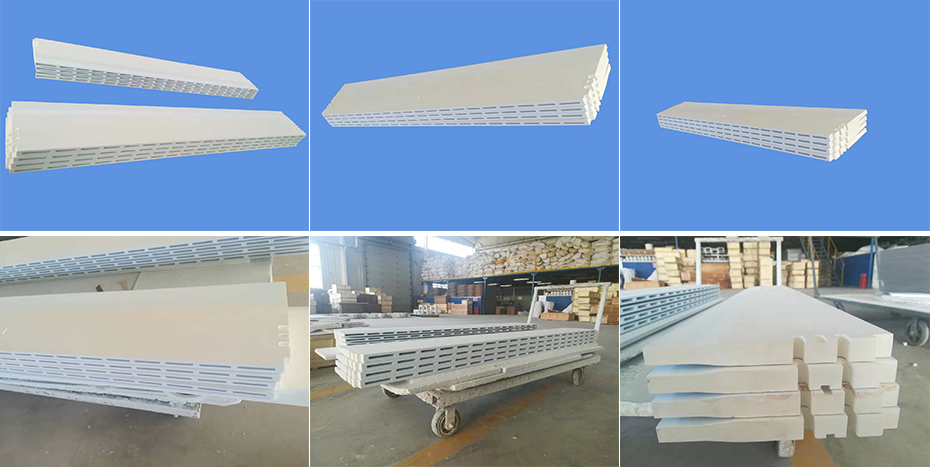

Литой рот

Третичная литая насадка различна по внешнему виду и степени шероховатости на поверхности. Литая насадка класса T использует ладонь, чтобы растереть поверхность без пыли. Будет различная степень пыли, падающей ниже уровня T. Структура литой насадки класса T плотная. Шаг за шагом становится грубым в сочетании с рыхлостью. Сырье, используемое в литейном сопле класса A класса G класса T, отличается. В литейном сопле класса A используется натуральный твердый глинистый клинкер, содержание волокна Al2O3 составляет ≥ 45%, а содержание вредных примесей составляет 3%. 4%. Для волокон используют температуру 1000 ° С. В литейном форсунке класса G используется высокочистое алюмосиликатное волокно, а в качестве сырья используется промышленный порошок оксида алюминия и синтетический материал кремнезема, что делает содержание вредных примесей <1%, не только температура использования выше, чем у обычных алюмосиликатных волокон, но и подходит для восстановительной атмосферы. Для волокон используют температуру 1100 ° С. В литейном сопле класса T используется высокоалюминийное волокно: промышленный порошок оксида алюминия и кремнеземный порошок используются в качестве сырья. Содержание волокна Al2O3 ≥ 55%, содержание вредных примесей <1%. Из-за высокого содержания Al2O3 в волокнах и отношения между Al2O3 и SiO2 в волокнах близки к составу мулаита, уменьшая количество кристаллизации квадратного кварца, тем самым улучшая термостойкость и термостойкость волокон. Для волокон используют температуру 1200 ° С.

Основные различия в процессе производства

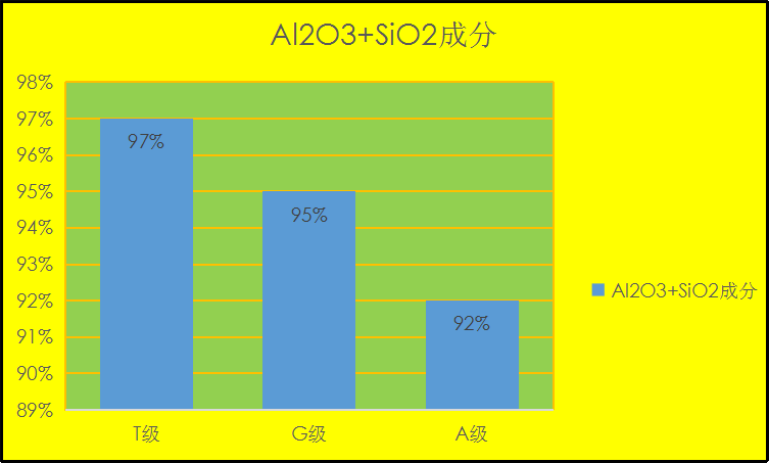

Разное сырье, используемое для литейного сома класса A G класса T

В качестве сырья для литья под давлением класса А используется натуральный твердый глинистый клинкер, содержание волокна Al2O3 составляет ≥ 45%, а содержание вредных примесей составляет 3% ~ 4%. Для волокон используют температуру 1000 ° С.

В литейном форсунке класса G используется высокочистое алюмосиликатное волокно, а в качестве сырья используется промышленный порошок оксида алюминия и синтетический материал кремнезема, что делает содержание вредных примесей <1%, не только температура использования выше, чем у обычных алюмосиликатных волокон, но и подходит для восстановительной атмосферы. Для волокон используют температуру 1100 ° С.

В литейном сопле класса T используется высокоалюминийное волокно: промышленный порошок оксида алюминия и кремнеземный порошок используются в качестве сырья. Содержание волокна Al2O3 ≥ 55%, содержание вредных примесей <1%. Из-за высокого содержания Al2O3 в волокнах и отношения между Al2O3 и SiO2 в волокнах близки к составу мулаита, уменьшая количество кристаллизации квадратного кварца, тем самым улучшая термостойкость и термостойкость волокон. Для волокон используют температуру 1200 ° С.

Пробное производство нового литого сопла компании будет использовать лучшие материалы

Хром-алюминийсиликатное волокно: добавить 3% к синтезу высокочистого алюмосиликатного волокна 6% триоксида хрома для подавления изменений кристаллизации некристаллических волокон в условиях нагрева, поэтому его также называют стабилизирующими хромом волокнами. Для волокон используют температуру 1200 ° С.

Циркониевое алюмосиликатное волокно: добавить циркониевый песок к порошку оксида алюминия и сырью для синтеза кремнезема, чтобы содержание ZrO2 в волокне достигло 12% ~ 15%. Температура использования волокон повышена до 1300 ° С.

Различные производственные процессы

A,G-класс отливки отсасывает вакуумную воду и метод формования вторичного впрыска клея, емкость клея составляет %. Его добавки, содержание высокотемпературного клея, давление пресса и время удержания давления ниже, чем у T-класса.

Т-класс отливает чистый клей, один метод механического формования, имеет высокую емкость клея, что снижает погрешность производства нескольких процессов, содержание добавок и высокотемпературного клея, а производительное давление лучше, чем у обычных литейных мундтов.

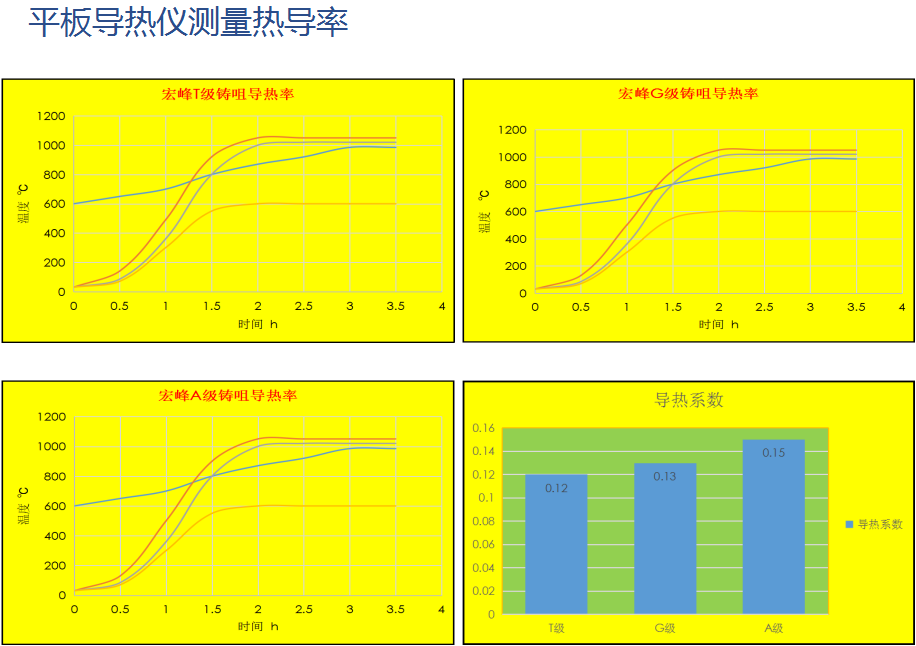

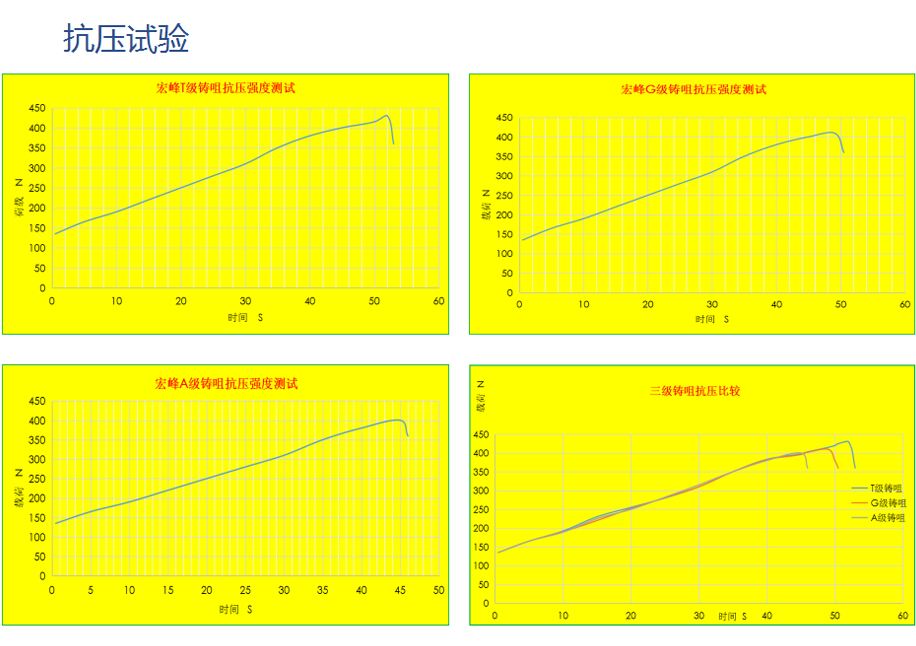

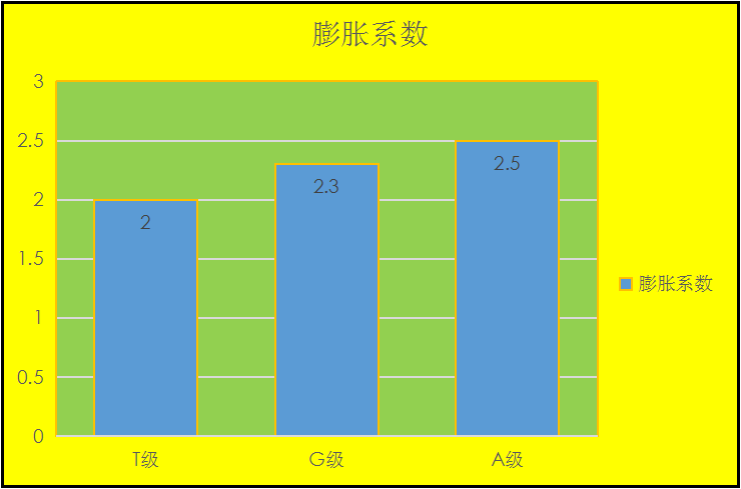

Основное применение литого насадки на всех уровнях

T класс двойной нулевой фольги электронная алюминиевая фольга и другие высококачественные продукты

Класс G одинарная двойная нулевая фольга, фольга для кондиционирования воздуха, основа платы PSC и т. Д. Требования к более высоким продуктам

Кабельная лента класса А, упаковочная фольга, фармацевтическая фольга, декоративная доска и т. д.

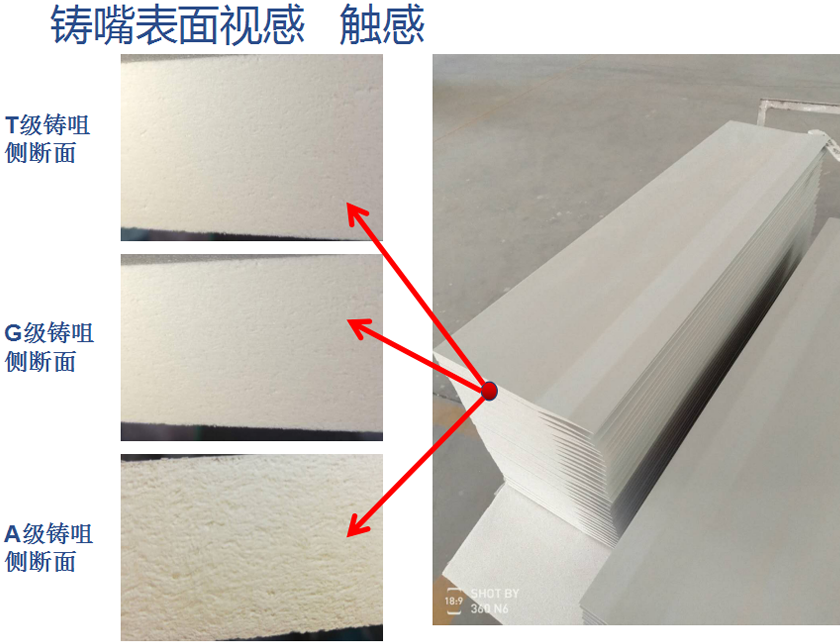

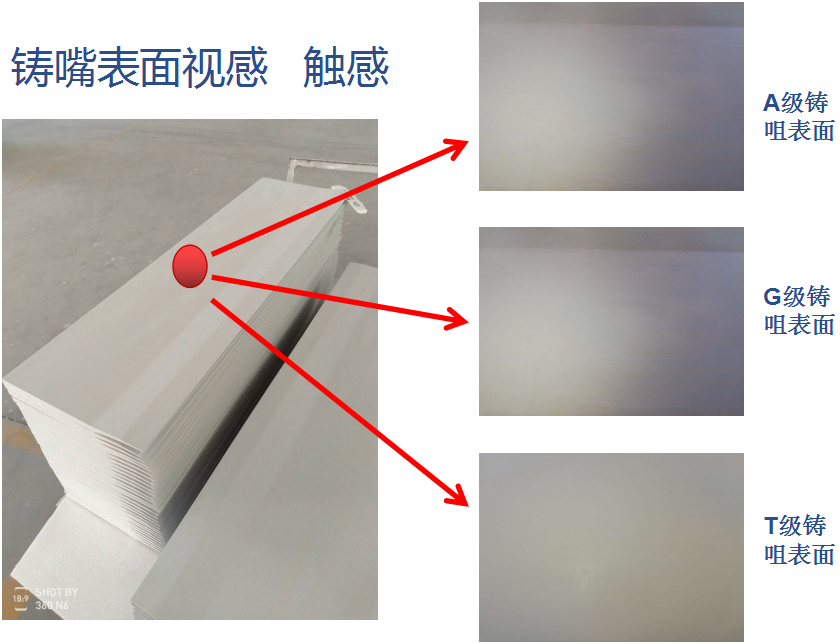

Визуальные ощущения на поверхности литого рта

Третичная литая насадка различна по внешнему виду и степени шероховатости на поверхности. Литая насадка класса T использует ладонь, чтобы растереть поверхность без пыли. Будет различная степень пыли, падающей ниже уровня T. Структура литой насадки класса T плотная. Шаг за шагом становится грубым в сочетании с рыхлостью.
